| 高速智能模块式贴片机 | |||||
|---|---|---|---|---|---|
| 机种名称 | RS-1R | ||||
| 传送仕样 | 标准 | 进出口150㎜延長 | 进出口250㎜延長 | ||
| 基板尺寸 | 最小 | 50×50㎜ | |||
| 最大 | 1缓冲时 | 650×370mm(一次夹板） | |||
| 950×370mm (两次夹板） | 1,100×370mm (两次夹板） | 1,200×370mm (两次夹板） | |||
| 3缓冲时 | 360×370㎜ | 500×370㎜ | 600×370㎜ | ||
| 元件最大高度 | 25㎜ | ||||

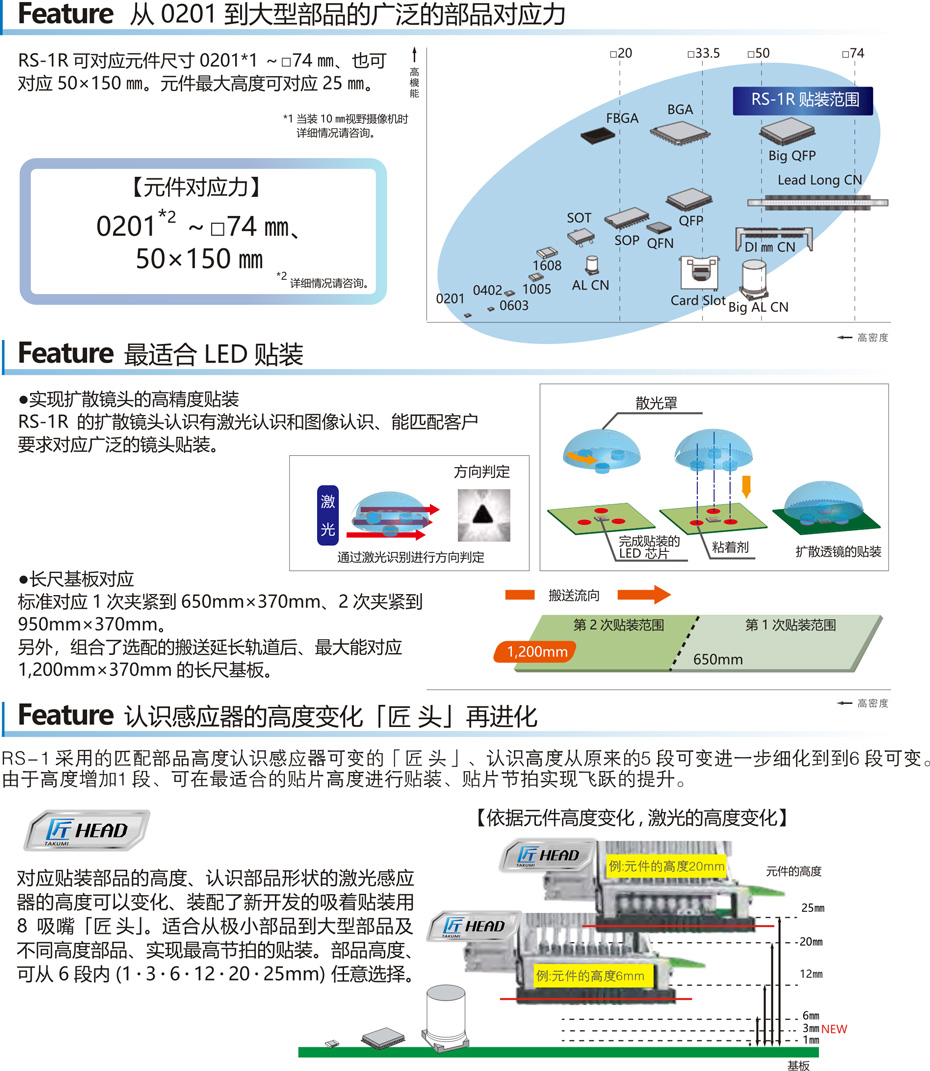

| 元件尺寸 | 0201*1(英制：008004）～□74mm / 50×150mm | ||||
| 元件贴装速度(最佳条件) | 47,000CPH | ||||
| 元件贴装精度 | ±35μｍ（Cpk≧1） | ||||

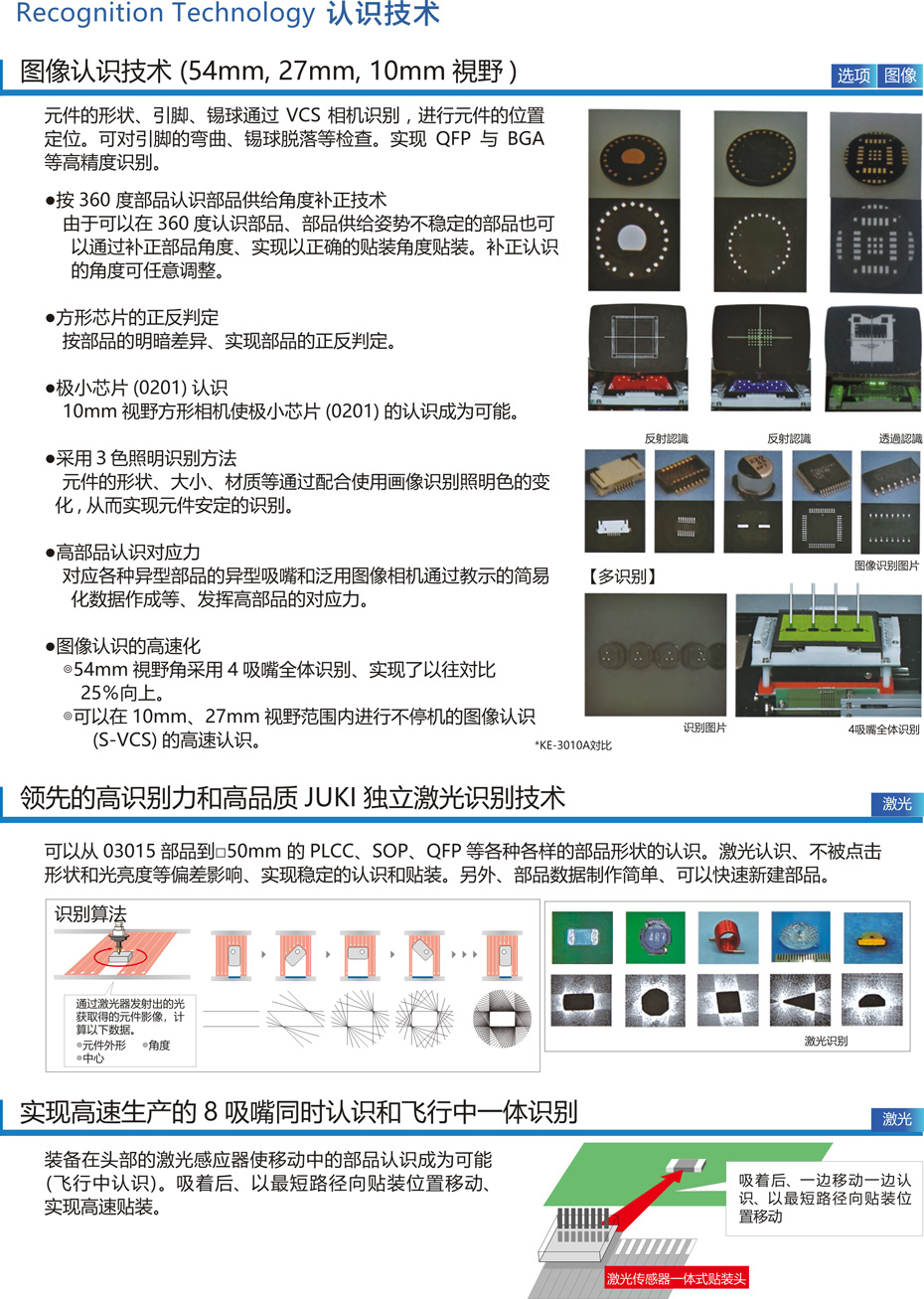

| 图像识别 | ±30μｍ | ||||
| 元件贴装种类 | 最多112种*2 | ||||
*1 基板尺寸的X 轴为50mm ～ 350mm 时， 可识别BOC、坏板标记、2D 代码。
*2 长尺基板模式时(X 轴到420mm 可以同时生产两张)。
*3 详情请咨询
*4 使用RF08AS 时
*5 220V-430V 规格需要另行选择变压器。
*6 纵深D 不包括显示器， 高度H 在搬运高度为900mm 时不包括信号灯。
