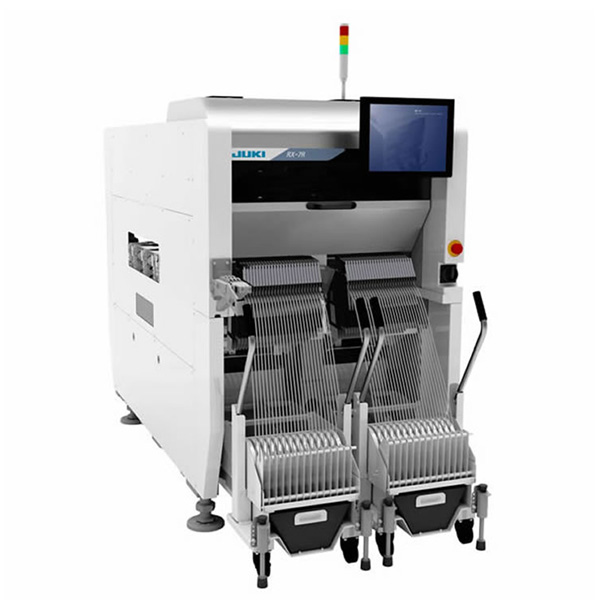

| 项目 | 高速模块贴片机RX-7R | |||||
| (P16SxP16S吸嘴头) | (P16SxP8吸嘴头) | (P8XP8吸嘴头) | ||||
| 基板尺寸 | 单轨规格 | 50x50~510mm*1*2x 450mm | ||||
| 双轨规格 | 单轨模式 | 50x50~510mm*1*2x 450mm | ||||
| 双轨模式 | 50x50~510mm*1*2x 250mm | |||||
| 部品高度 | 3mm | 3mm(P16S吸嘴头) 10.5mm(P8吸嘴头) |
10.5mm | |||
| 部品尺寸 | 0201*4~口5mm | 0201*3~5mm (P16S吸嘴头) | 0603~口25mm | |||
| 0603~口25mm(P8吸嘴头) | ||||||
| 部品贴装速度(最优条件) | 芯片部品 | 75,000 CPH | 54,900 CPH | 34,800 CPH | ||
| IC部品 | - | 6,400 CPH *4 | 12.800CPH | |||
| 部品贴装精度 | 芯片部品 | ±0.04 mm(Cpk≥1) | ||||
| IC部品 | ±0.04 mm | |||||
| 部品贴装数 | 最大56种 *5 | |||||
| 电源 | 三相AC200V、220V-430v*6 | |||||
| 电力 | 2.3kVA | |||||
| 使用空气压力 | 0.5±0.05MPa | |||||
| 空气消费量(标准状态) | 20L/分ANR(通常运转时) | |||||
| 外形寸法(WXDxH)*8 | 998x1.895x1.530mm*8 | |||||
| 重量 | 约1.820kg*9 | |||||
*1 基板尺寸的X尺寸在50mm~350mm以内时，可以识别BOC标记、坏板标记、2D码。
*2 长尺基板模式时。(X尺寸在420mm以内时，可以同时生产2枚)
*3 详细请咨询
*4 仅P8吸嘴头对应
*5 使用电动双轨供料器RF08AS时
*6 关于220V-43V规格，需另行配备变压器选项
*7 8吸嘴头规格、与16吸嘴头规格相比，台车安装时位置往前侧移 +123 mm
*8 深度D不包含显示器，高度H按搬送高度900mm测不包含信号灯
*9 P16SxP16S吸嘴头，双轨规格、统一交换台车时
